薄膜熱電対(温度センサー)
ポリイミドフィルムをベースに薄膜でつくった熱電対です。
薄く、フレキシブルで高感度な素子を実現。
その性能をお試しいただくための製品をご用意しました。
ぜひご利用ください。

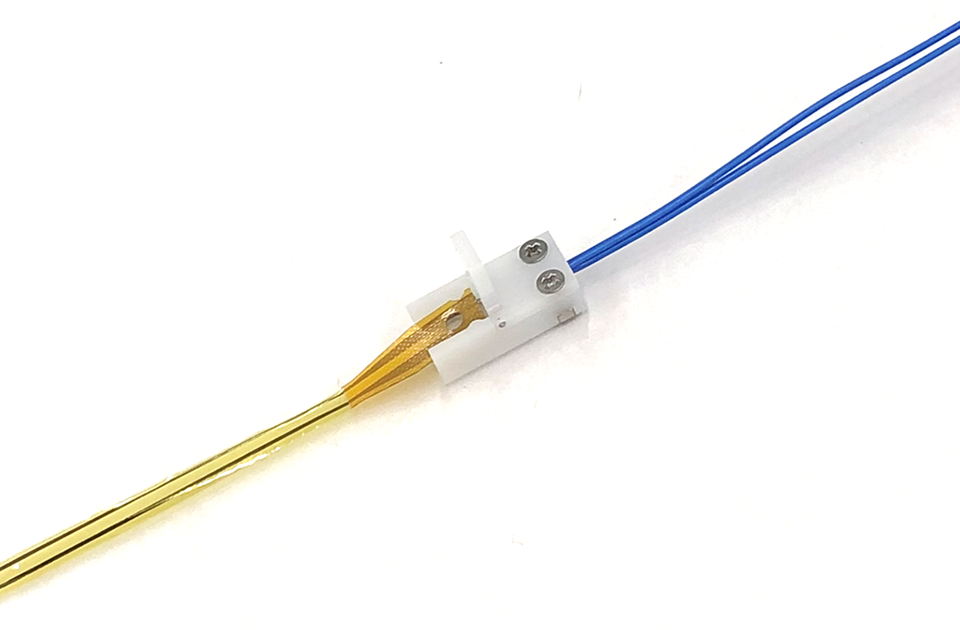

フィルムセンサ交換型
フィルムセンサだけを交換できるようにした薄膜熱電対です。わずか30秒で交換が可能。ランニングコストを抑えることができます。フィルムセンサの厚さは、当社品で最薄10µm。
-

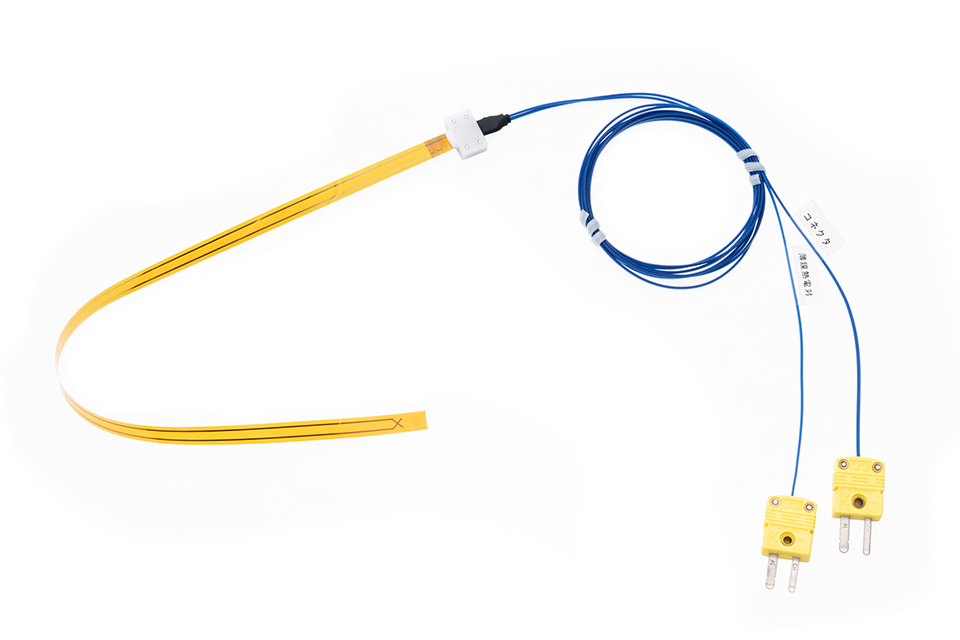

フィルムセンサ(品番0161) -
プラグ付きコネクタ(品番0171)
交換方法

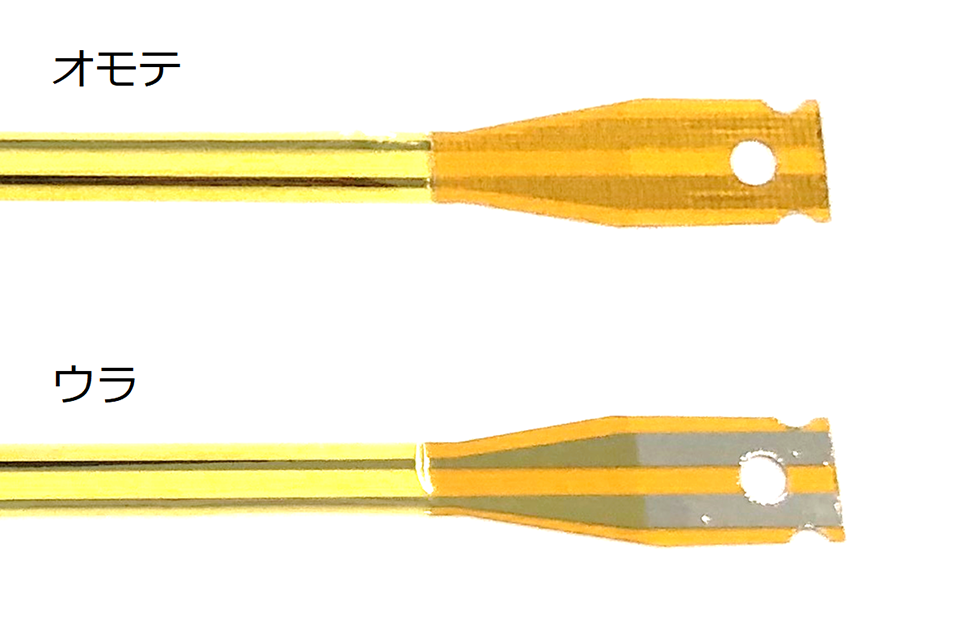

写真を参考に、オモテを上向きにして交換してください。

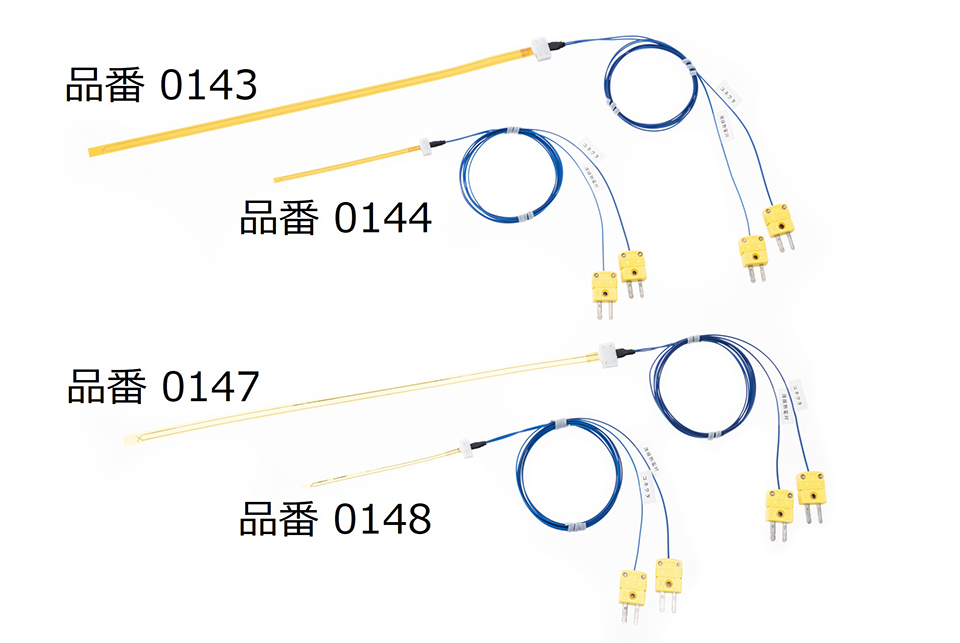

フィルムセンサ一体型
コネクタと一体型の薄膜熱電対です。
補正について
正確な温度を測定するには、オフセット電圧をキャンセルするために二点測定と補正が必要です。
K型熱電対対応の温度表示器やデータロガーなどを、2チャンネルご用意ください。
詳しくは、補正シート(Excel)をご覧ください。
フィルムセンサ交換型薄膜熱電対の補正シートは、以下からダウンロードできます。
ご購入日(お手元に届いた日)が2021年8月31日以前の製品は、こちらをご利用ください。
※一体型薄膜熱電対の補正シートは、製品とともにお送りします。
仕様・価格
注文方法、発送日、支払い方法の詳細はこちら(送料は無料です)
品番 | フィルムセンサ サイズ [mm] |
厚さ [μm] |
使用温度範囲 [℃] |
フィルムセンサ タイプ |
1セットあたりの本数 | 販売価格 (1セットあたり) |
購入数 (小計) |
---|---|---|---|---|---|---|---|
0905 | 115 × 4 | 10 | -40~200 | 交換型 | フィルムセンサ3本 プラグ付きコネクタ1本 |
72,600円 (税込) |
(0円) |
0906 | 115 × 4 | 10 | 交換型 | フィルムセンサ5本 | 72,600円 (税込) |
(0円) |
|
0901 | 320 × 7 | 55 | 一体型 | プラグなし2本 プラグ付き1本 |
50,820円 (税込) |
(0円) |
|
0902 | 320 × 7 | 12 | 一体型 | プラグなし2本 プラグ付き1本 |
72,600円 (税込) |
(0円) |
|
0141 | 320 × 7 | 55 | 一体型 | プラグなし1本 | 50,820円 (税込) |
(0円) |
|
0142 | 105 × 4 | 一体型 | プラグなし1本 | (0円) |
|||
0143 | 320 × 7 | 一体型 | プラグ付き1本 | (0円) |
|||
0144 | 105 × 4 | 一体型 | プラグ付き1本 | (0円) |
|||
0145 | 320 × 7 | 12 | 一体型 | プラグなし1本 | 101,640円 (税込) |
(0円) |
|
0146 | 105 × 4 | 一体型 | プラグなし1本 | (0円) |
|||
0147 | 320 × 7 | 一体型 | プラグ付き1本 | (0円) |
|||
0148 | 105 × 4 | 一体型 | プラグ付き1本 | (0円) |
購入数選択後、下記入力フォームへお進みください。
- ※特長につきましてはこちらをご覧ください。
- ※品番 0905 は、0161 が3本、0171 が1本のセットです。
- ※品番 0906 は、0161 が5本のセットです。
- ※品番 0901 は、0141 が2本、0143 が1本の3本セットです。
- ※品番 0902 は、0145 が2本、0147 が1本の3本セットです。
- ※通常の熱電対温度表示器に接続しただけでは正確な温度が表示されません。
補正の方法などは、下記PDFの設計仕様書兼取扱説明書をご覧ください。 - ※「プラグ付き」はリード線端末にミニチュアプラグ(オメガ社製 SMP-K-M)を取り付けてあります。
