超薄型で曲げられるフレキシブル温度センサー

薄膜熱電対

概要

耐熱フィルムと薄膜でつくった薄型熱電対です。
測定したいものにあわせて、形状や測定点の位置や数などをカスタマイズできます。

特長・強み

Point1 極めて薄い熱電対素子を実現

フィルム基材に薄膜で熱電対を形成。厚さ約10μmの極薄熱電対素子です。

Point2 微細加工技術によって小型化、狭く入り組んだ場所の温度を測定可能

わずかな隙間、機械の内部、圧力の高い場所などの温度を測定できます。

Point3 自由なレイアウト

形状、測定点の配置、測定する対象などにあわせて設計。

Point4 高い応答性

熱容量が小さいため、温度の変化にすばやく応答します。

活用事例

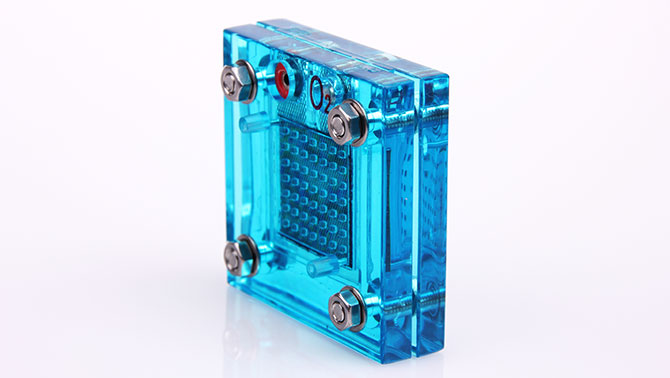

燃料電池セル内部の温度測定

密閉されたセルの内部やスタックのセルとセルの間の温度分布を測定できます。局所的な異常発熱の検知が可能、燃料電池の安定性・安全性に貢献します。

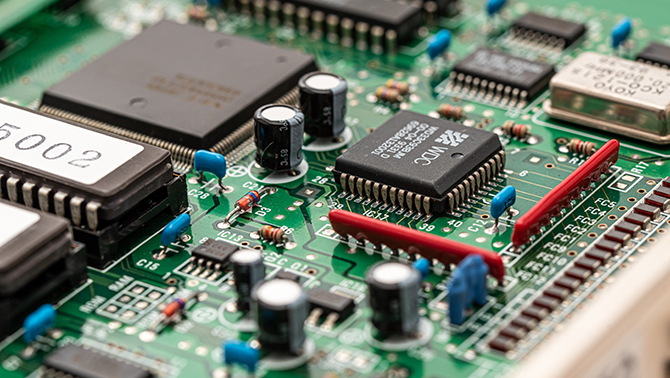

半導体パッケージの熱設計

最終製品の筐体に組み込んだ状態で温度測定が可能。半導体デバイスの寿命・性能を左右するジャンクション温度(Tj)を、実際に動作させて評価することができます。正確な熱設計(サーマルマネジメント)に貢献します。


化学反応熱の測定

実験器具に差し込んで化学反応中の熱を測定。温度分布をリアルタイムでモニターすることもできます。

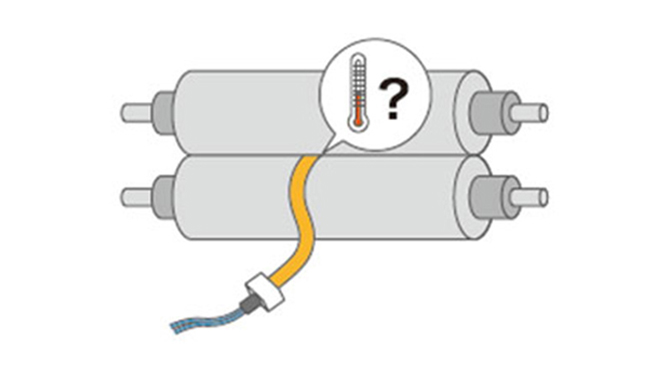

加熱ローラーの温度測定

加熱ローラーで圧着しているときの温度を直接測定できます。

仕様

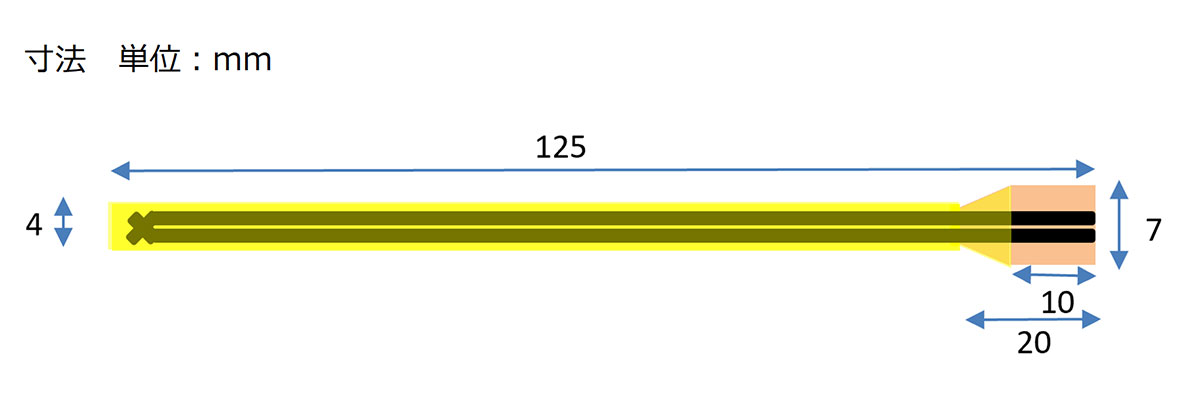

作製例

多点測定、サーモパイル、測定対象に直接薄膜熱電対を形成するなどご要望にあわせて作製できます。

品番 0161
素子の種類 Ni系合金
測定温度範囲 -40~200℃
許容差 クラス1相当 (JISc1605準拠)※1
測定精度 ±1.5℃以内※1,2
パターン幅 0.5 mm
厚さ 約10µm
ベース材質 ポリイミドフィルム
保護膜 ポリイミド樹脂
リード線 クロメル線/アルメル線
リード線被覆 テフロン被覆 (耐熱:+200℃)
耐圧力性 <1MPa ※3
耐熱性 230℃ 10時間で破損せず
耐屈曲性 R≧0.5mm(繰返し耐屈曲性 25万回)
耐熱衝撃性 -40⇔200℃ 5サイクルで破損せず

※1 100℃計測時の測定値

※2 2点測定値にて補正後

※3 平行平板にてフィルム垂直加圧時

計量法で定める特定計量器としての使用はできません。
