ドライエッチング加工
絶縁膜のパターニングや有機物のアッシングに
概要
RIE（反応性イオンエッチング）装置を用いた各種ドライエッチング加工に対応しています。
特長・強み
Point1 ウェットエッチングが難しい絶縁膜や誘電体膜のパターニングが可能
Point2 異方性エッチングにより高精度なパターン形成が可能
Point3 成膜からフォトリソ、エッチング、評価までワンストップで対応
活用事例
-
絶縁膜のC/H、PAD開口
-
SiO2、SiN、Siなどシリコン系薄膜の加工
-
誘電体多層膜のパターニング
-
レジストや有機物のアッシング
-
基板の表面改質やプラズマクリーニング
仕様
| 基板サイズ | 小片 ～ 最大8インチ |
|---|---|
| エッチング方式 | 平行平板RIE ※ |
| エッチングガス | CF4、O2、H2、SF6など |
| エッチング物質 | SiO2、SiN、Si、誘電体（TiO2、Ta2O5、Nb2O5）など |
※DP（ダイレクトプラズマ）モードによる低ダメージ処理にも対応しています。

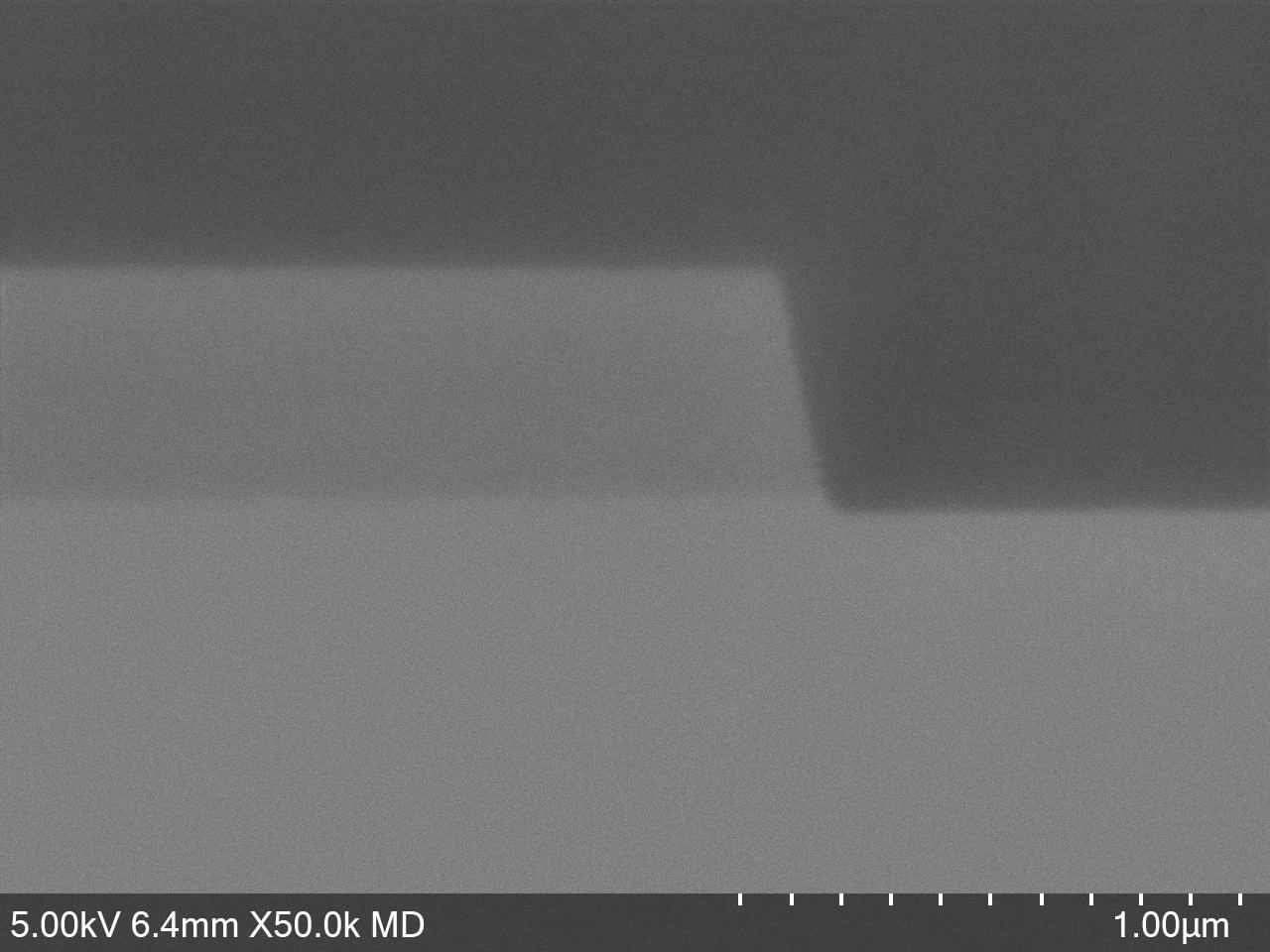

加工例
お取引の主な流れ
お客さまがお持ちの基板材料への薄膜形成をご依頼いたただく場合
お客さまがお持ちの基板材料への薄膜形成（薄膜コーティング）をご依頼いただく場合の流れの例です。
1点ものの試作から大量生産まで、高品質・高性能な薄膜形成は、ジオマテックにお任せください。
-
Step1お問い合わせ
当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。
-
Step2ヒアリング・技術打ち合わせ
お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。
-
Step3お見積もり
ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。 -
Step4試作品・サンプル作製
必要に応じて試作品・サンプルを作製いたします。
なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。 -
Step5薄膜形成（薄膜コーティング）
お客さまからお預かりした大切な製品（基板材料）への薄膜形成を、クラス100～1000（Fed.Std.209D）のクリーンルーム内で、高品質かつ安定的に生産・加工します。
-
Step6品質検査・出荷準備
お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
ジオマテックは、QMS（ISO9001：品質マネジメントシステム）を取得しており、高品質な製品の安定供給の維持に努めております。 -
Step7納品
お客さまのご指定の日、場所及び方法でしっかりお届けします。
※上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。
