耐薬品・耐蝕・高硬度表面処理

DLCコーティング

さまざまな優れた機能をもつ硬い膜

概要

硬い、摩擦が小さい、ガスを透さない、絶縁性が高い、赤外線を透すなど、DLC(Diamond-Like Carbon)のさまざまな機能を応用。

特長・強み

Point1 硬度が高く、耐摩耗性・耐薬品性に優れている

Point2 摩擦係数が小さく、相手材が傷みにくい

Point3 酸素や水蒸気の透過を防ぐ

Point4 絶縁性、赤外透過性などを利用した応用が可能

Point5 硬度の調整が可能

仕様

硬度 用途に応じて硬度を調整することができます。
1000HV~2500HV(HV:ビッカース硬度)
潤滑性(耐凝着性)

摩擦による材料のダメージや凝着を抑えます。

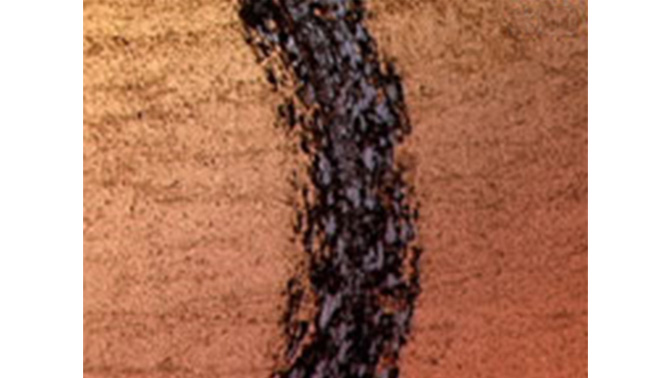

■摺動試験後の表面

  • TiN:摩耗と相手材の凝着がみられる
  • DLC:摩耗・凝着がない
ガスバリア性 酸素や水蒸気の透過を防ぎます。
ガスや水蒸気の透過度は、未処理のフィルムに比べ、数分の一となります。
低相手材攻撃性

摩擦の相手となる材料が傷みにくくなります。

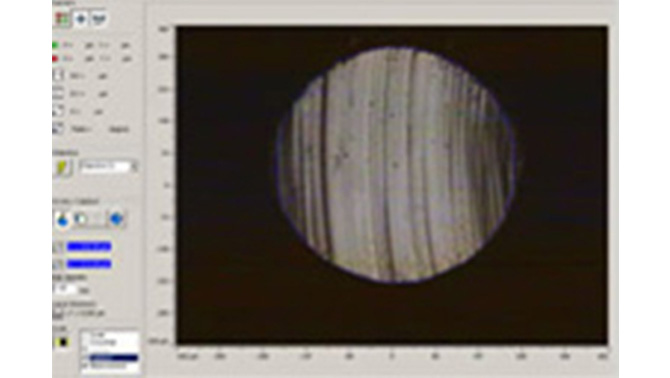

  • TiNと摩擦させたSUJ2球の表面(摩耗多)

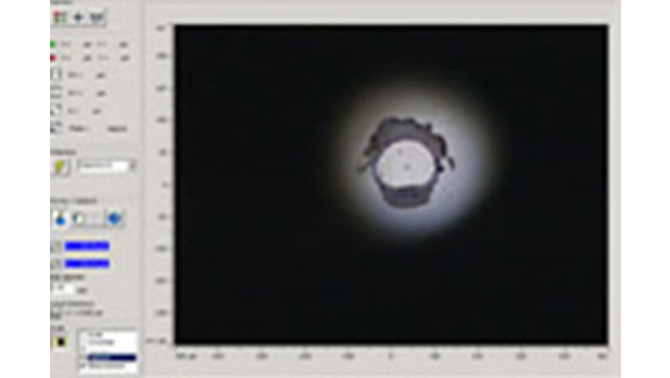

  • DLCと摩擦させたSUJ2球の表面(摩耗少)
平滑性 コーティングによって基材表面の平滑性を損ないません。
絶縁性 高い電気絶縁性があります。
赤外線透過性 赤外線を透過します。光学部品の保護膜として有効です。
離型性 金型の離型性を向上、成形を容易にします。金型の寿命を延ばします。
意匠性 素地の質感を生かした美しい黒色を表現できます。

お取引の主な流れ

お客さまがお持ちの基板材料への薄膜形成をご依頼いたただく場合

お客さまがお持ちの基板材料への薄膜形成(薄膜コーティング)をご依頼いただく場合の流れの例です。
1点ものの試作から大量生産まで、高品質・高性能な薄膜形成は、ジオマテックにお任せください。

  • Step1お問い合わせ

    当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。

  • Step2ヒアリング・技術打ち合わせ

    お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。

  • Step3お見積もり

    ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
    なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。

  • Step4試作品・サンプル作製

    必要に応じて試作品・サンプルを作製いたします。
    なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。

  • Step5薄膜形成(薄膜コーティング)

    お客さまからお預かりした大切な製品(基板材料)への薄膜形成を、クラス100~1000(Fed.Std.209D)のクリーンルーム内で、高品質かつ安定的に生産・加工します。

  • Step6品質検査・出荷準備

    お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
    ジオマテックは、QMS(ISO9001:品質マネジメントシステム)を取得しており、高品質な製品の安定供給の維持に努めております。

  • Step7納品

    お客さまのご指定の日、場所及び方法でしっかりお届けします。

    上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。

薄膜形成に加え、基板材料の調達・加工などの前後工程もご依頼いただく場合

基板材料の調達・加工など、薄膜形成の前後工程もご依頼いただく場合の流れの例です。
光学設計や材料調達、製造、貼り合わせまでを、ジオマテックが一括でコントロールいたします。

  • Step1お問い合わせ

    当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。

  • Step2ヒアリング・技術打ち合わせ

    お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。

  • Step3お見積もり

    ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
    なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。

  • Step4試作品・サンプル作製

    必要に応じて試作品・サンプルを作製いたします。
    なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。

  • Step5基板材料の調達

    ガラスやフィルムなどの基板材料を、ジオマテックが長年培った信頼のサプライチェーンより調達します。

  • Step6薄膜形成(薄膜コーティング)

    基板材料へ防指紋(AF)加工など、お客さまの製品に必要な機能を実現するための高機能薄膜の形成を行います。
    クラス100~1000(Fed.Std.209D)のクリーンルーム内で、高品質かつ安定的な生産が可能です。

  • Step7加工

    ガラスの外形切断や薄膜パターニング、額縁印刷などの薄膜形成の後工程の作業も承ります。

  • Step8品質検査・出荷準備

    お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
    ジオマテックは、QMS(ISO9001:品質マネジメントシステム)を取得しており、高品質な製品の安定供給の維持に努めております。

  • Step9納品

    お客さまのご指定の日、場所及び方法でしっかりお届けします。

    上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。
