静電容量式タッチパネル用金属電極膜・低反射黒化電極膜

微細な配線に適した金属膜

概要

タッチパネルの電極配線を形成する、加工しやすく電気特性を追求した電極膜を提供します。
また、低反射黒化電極膜は、光学薄膜の技術と組み合わせて金属の反射による画面の見にくさを解決。
タッチパネルの構成にあわせて最適なさまざまな電極材料膜を取り揃えています。提案します。

特長・強み

Point1 フォトリソグラフィによる微細加工に最適化

Point2 電気特性、信頼性などを考慮した電極材料を提案

電気特性、信頼性、エッチング性などを考慮した電極材料を提案。ディスプレイのサイズ、電極エリア配線の微細化にともなう課題解決に、当社のノウハウをご活用ください。

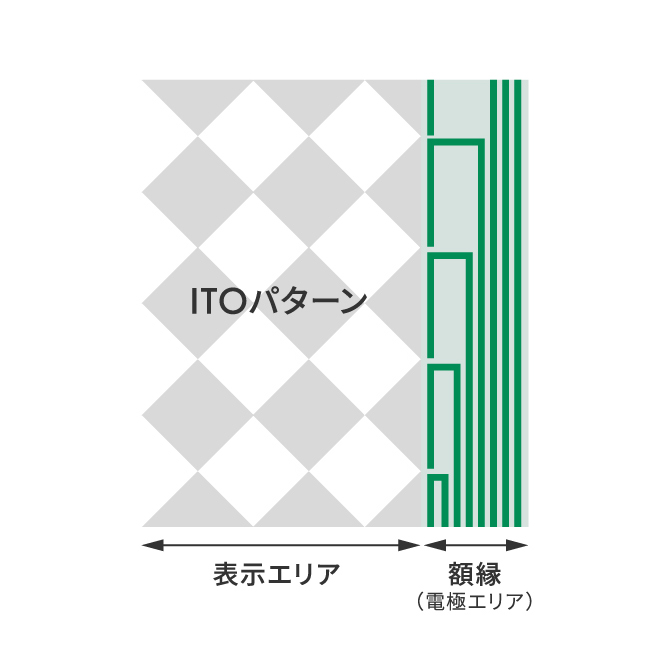

電極エリア拡大図

活用事例


タッチパネルディスプレイ

タッチパネルの快適な操作感、美しい映像体験。高機能薄膜が活躍しています。

事例をもっと見る


車載ディスプレイ機器

自動車に搭載されるタッチパネル。大型化、高機能化にあわせた薄膜を提供します。

事例をもっと見る

仕様

電極材料一覧

Scrollable
電極材料 比抵抗 [ µΩ・cm ] コスト 密着性(ガラス) ウエットエッチング性
Cr 20
Mo 13
Al 4
Ta 180 × ×
Cu 2 ×
Ti 70
Ni 16 ×
Mo合金 18程度
Al合金 7程度
Ag合金 3.5程度 ×

低反射黒化電極膜

Scrollable
フィルム材質 フィルム厚 [ µm ] フィルム幅 [ mm ] シート抵抗値 [ Ω/sq ]
PET 75 1300 0.1
Scrollable
Y値 L a b
16.7 47.9 -8.3 -9.5

構成:PET/低反射黒化層/電極層(Cu)/低反射黒化層

膜面から見た光学特性です。ガラスにも低反射黒化電極膜の形成可能です。

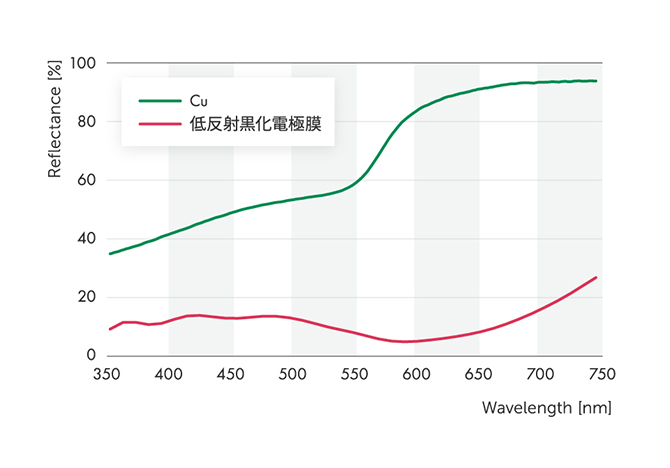

分光反射率

お取引の主な流れ

お客さまがお持ちの基板材料への薄膜形成をご依頼いたただく場合

お客さまがお持ちの基板材料への薄膜形成(薄膜コーティング)をご依頼いただく場合の流れの例です。
1点ものの試作から大量生産まで、高品質・高性能な薄膜形成は、ジオマテックにお任せください。

  • Step1お問い合わせ

    当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。

  • Step2ヒアリング・技術打ち合わせ

    お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。

  • Step3お見積もり

    ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
    なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。

  • Step4試作品・サンプル作製

    必要に応じて試作品・サンプルを作製いたします。
    なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。

  • Step5薄膜形成(薄膜コーティング)

    お客さまからお預かりした大切な製品(基板材料)への薄膜形成を、クラス100~1000(Fed.Std.209D)のクリーンルーム内で、高品質かつ安定的に生産・加工します。

  • Step6品質検査・出荷準備

    お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
    ジオマテックは、QMS(ISO9001:品質マネジメントシステム)を取得しており、高品質な製品の安定供給の維持に努めております。

  • Step7納品

    お客さまのご指定の日、場所及び方法でしっかりお届けします。

    上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。

薄膜形成に加え、基板材料の調達・加工などの前後工程もご依頼いただく場合

基板材料の調達・加工など、薄膜形成の前後工程もご依頼いただく場合の流れの例です。
光学設計や材料調達、製造、貼り合わせまでを、ジオマテックが一括でコントロールいたします。

  • Step1お問い合わせ

    当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。

  • Step2ヒアリング・技術打ち合わせ

    お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。

  • Step3お見積もり

    ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
    なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。

  • Step4試作品・サンプル作製

    必要に応じて試作品・サンプルを作製いたします。
    なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。

  • Step5基板材料の調達

    ガラスやフィルムなどの基板材料を、ジオマテックが長年培った信頼のサプライチェーンより調達します。

  • Step6薄膜形成(薄膜コーティング)

    基板材料へ防指紋(AF)加工など、お客さまの製品に必要な機能を実現するための高機能薄膜の形成を行います。
    クラス100~1000(Fed.Std.209D)のクリーンルーム内で、高品質かつ安定的な生産が可能です。

  • Step7加工

    ガラスの外形切断や薄膜パターニング、額縁印刷などの薄膜形成の後工程の作業も承ります。

  • Step8品質検査・出荷準備

    お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
    ジオマテックは、QMS(ISO9001:品質マネジメントシステム)を取得しており、高品質な製品の安定供給の維持に努めております。

  • Step9納品

    お客さまのご指定の日、場所及び方法でしっかりお届けします。

    上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。
