レーザーのビーム径調整に

ビームエキスパンダー

反射防止膜のコーティング技術で高性能ビームエキスパンダーを実現

概要

レーザーの波長と光学系に最適化したコーティングとレンズ設計。基本波、SHG、THG、固定倍率、ズームタイプなど、さまざまな機種をラインナップしています。

特長・強み

Point1 透過波面収差を最小化した光学設計

Point2 径を統一したコンパクトな筐体(固定倍率タイプ)

Point3 発散角調整機構付き

活用事例


レーザーマーキング

文字や記号、バーコードなど、インクを使わずレーザーで書く技術、レーザーマーキング。
レーザースキャニング光学系に当社のビームエキスパンダーが活躍します。

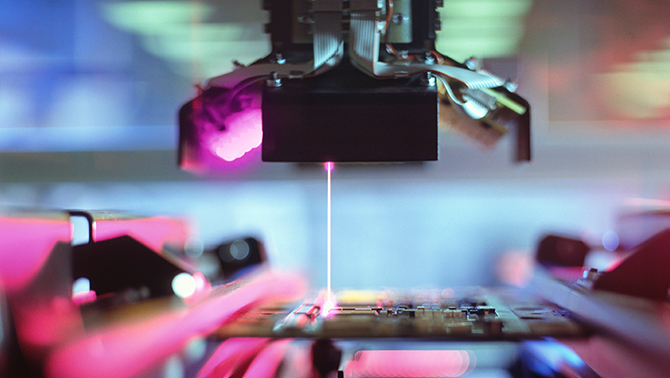

レーザー加工

切断、穴開け、溶接、表面改質、3D造形など、進化を続けるレーザー加工技術。用途にあわせた最適なビームエキスパンダーを提供します。

仕様

ビームエキスパンダー(固定倍率タイプ)

レーザービームを平行光束として拡大(または縮小)する際に使用する光学部品です。

  • 倍率1.5倍から10倍まで豊富なラインナップ
  • ビームエキスパンダーを交換することで、最小限の光軸調整で倍率の変更が可能
Scrollable
波長
(硝材)
拡大
倍率
製品名 外形
寸法
最大入射
ビーム径
最大出射
ビーム径
総合
透過率
1064nm (BK7) x1.5 EXP-1.5W φ25 x 63.8mm φ8.0mm φ12.0mm 96%以上
x2 EXP-2W φ25 x 63.4mm φ8.0mm φ16.0mm
x3 EXP-3W φ25 x 62.4mm φ6.0mm φ18.0mm
x4 EXP-4W φ25 x 63.5mm φ4.5mm φ18.0mm
x6 EXP-6 φ25 x 63.5mm φ3.0mm φ18.0mm
x8 EXP-8 φ25 x 65.0mm φ2.0mm φ16.0mm
x10 EXP-10 φ25 x 64.8mm φ1.8mm φ18.0mm
1064nm (fused silica) x2 EXP-2FSL φ25 x 62.7mm φ8.5mm φ17.0mm
532nm (BK7) x1.5 EXP-1.5W φ25 x 62.7mm φ8.0mm φ12.0mm
x2 EXP-2W φ25 x 62.5mm φ8.0mm φ16.0mm
x3 EXP-3W φ25 x 61.2mm φ6.0mm φ18.0mm
x4 EXP-4W φ25 x 62.3mm φ4.5mm φ18.0mm
x6 EXP(SHG)-6 φ25 x 62.2mm φ3.0mm φ18.0mm
x8 EXP(SHG)-8 φ25 x 63.8mm φ2.0mm φ16.0mm
x10 EXP(SHG)-10 φ25 x 63.9mm φ1.8mm φ18.0mm
532nm (fused silica) x2 EXP-2FSL φ25 x 61.6mm φ8.5mm φ17.0mm
355nm (fused silica) x3 EXP(THG)-3 φ25 x 63.8mm φ6.0mm φ18.0mm
x4 EXP(THG)-4 φ25 x 63.6mm φ4.5mm φ18.0mm
x6 EXP(THG)-6 φ25 x 63.7mm φ3.0mm φ18.0mm
x8 EXP(THG)-8 φ25 x 63.3mm φ2.0mm φ16.0mm
x10 EXP(THG)-10 φ25 x 63.9mm φ1.8mm φ18.0mm

掲載している仕様および寸法は設計値です。

改良のために仕様を変更する場合があります。

加工システムにあわせた設計・製作も可能。ぜひご相談ください。

ビームエキスパンダー(ズームタイプ)

レーザービームを平行光束として拡大する際に使用する光学部品です。

  • フォーカス調整したあとに倍率をリニアに設定可能。
  • 倍率ズームと発散角調整機構が独立しているため、微調整が必要な光学系に有効です。
Scrollable
波長
(使用硝材)
拡大
倍率
製品名 外形
寸法
最大入射
ビーム径
最大出射
ビーム径
総合
透過率
1064nm (Optical Glass) x1 to x3 EPZ-13C φ25 x 58±3mm φ8(x1) to φ3.5(x3) φ8(x1) to φ10.5(x3) 96%以上
x3 to x7 EPZ-37C φ25 x 58(+3/-0.6)mm φ4.5(x3) to φ1.8(x7) φ13.5(x3) to φ12.6(x7)
1064nm (fused silica) x0.8 to x3 EPZ-13S φ25 x 64(+3/-0.6)mm φ4 φ12
x3 to x7 EPZ-37S φ25 x 64(+3/-0.6)mm φ3.0(x3) to φ2.2(x7) φ9.0(x3) to φ15.4(x7)

掲載している仕様および寸法は設計値です。

改良のために仕様を変更する場合があります。

加工システムにあわせた設計・製作も可能。ぜひご相談ください。
