レーザースキャニング光学系レンズ
fθレンズ
反射防止膜のコーティング技術で高性能ｆθレンズを実現
概要
レーザーの波長と光学系に最適化したコーティングとレンズ設計。基本波、SHG、THG、焦点距離と加工エリア、2波長補正などに対応した、さまざまな機種をラインナップしています。
特長・強み
Point1 スポット形状の変化が少ない優れた光学設計
Point2 回折限界まで最適化した高い性能
活用事例
レーザーマーキング
文字や記号、バーコードなど、インクを使わずレーザーで書く技術、レーザーマーキング。
レーザースキャニング光学系に当社のレンズが活躍します。
レーザー加工
切断、穴開け、溶接、表面改質、3D造形など、進化を続けるレーザー加工技術。用途にあわせた最適なレンズを提供します。
仕様
高性能fθレンズ
加工面に集光するためのレーザースキャニング光学系に不可欠なfθレンズ。波長、焦点距離と加工エリア、ビーム径、スキャナーの仕様にあわせた製品をラインナップ。
| 製品名 | 設計波長[nm] | 焦点距離[mm] | 加工エリア[mm²] | 最大入射ビーム径[mm] | スキャン角[°] | 備考 |
|---|---|---|---|---|---|---|
| FT-075 | 1064 | 75.06 | 35.3 x 35.3 | φ12 | ±18.6 | |
| FT-100 | 101.6 | 56.5 x 56.5 | φ12 | ±22.68 | ||
| FT-150 | 152.2 | 86 x 86 | φ12 | ±22.62 | ||
| FT-165 | 165.1 | 116 x 116 | φ12 | ±28.5 | ||
| FT-254 | 254.0 | 157 x 157 | φ20 | ±25.0 | ||
| FT-270 | 273.2 | 164 x 164 | φ12 | ±24.1 | ||
| FT-100 SHG | 532 | 101.9 | 56.5 x 56.5 | φ12 | ±22.68 | |
| FT-165 SHG | 165.0 | 101 x 101 | φ16 | ±25.0 | ||
| FT-100 THG-TL | 355 | 114.3 | 50 x 50 | φ10 | ±18.05 | Telecentric |
| FT-150 THG | 152.8 | 84 x 84 | φ12 | ±22.5 |
※記載している仕様および寸法は設計値です。
※改良のために仕様を変更する場合があります。
※加工システムにあわせた設計・製作も可能。ぜひご相談ください。

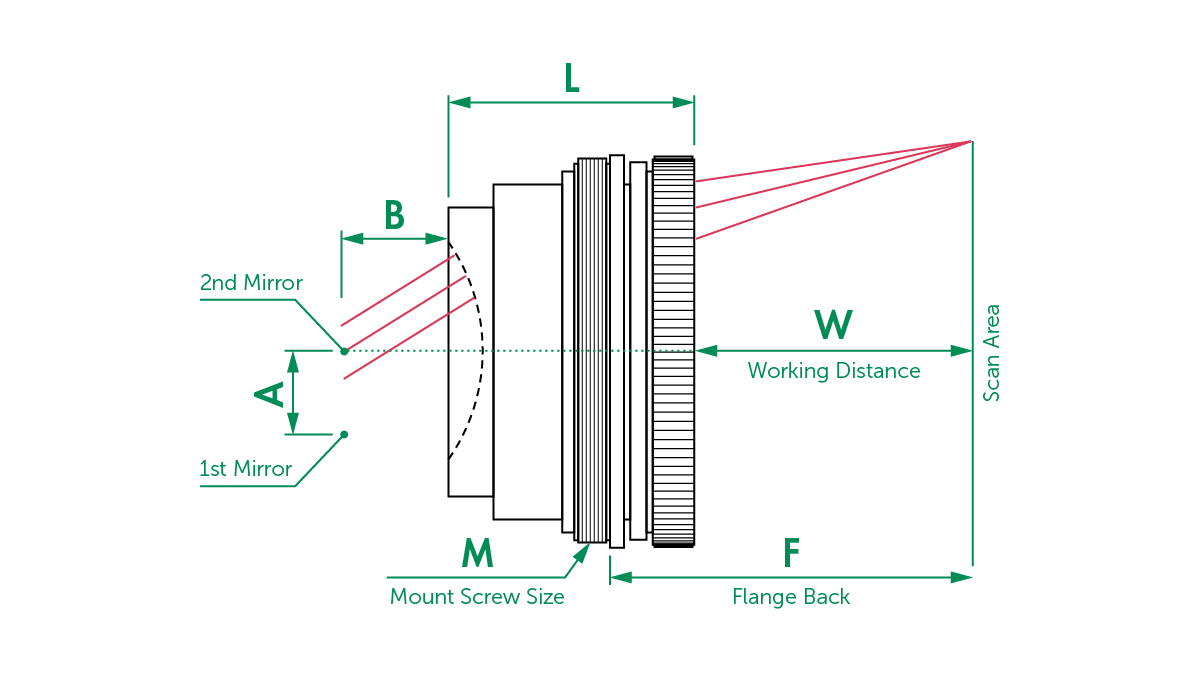

fθレンズ寸法表
| 製品名 | A [mm] | B [mm] | L [mm] | W [mm] | F [mm] | M |
|---|---|---|---|---|---|---|
| FT-075 | 18 | 11 | 54.4 | 72.1 | 104.6 | M60P1 |
| FT-100 | 18 | 11 | 52.3 | 107.9 | 126.9 | M85P1 |
| FT-150 | 18 | 18 | 54.3 | 171.2 | 189.5 | M85P1 |
| FT-165 | 18 | 18 | 54 | 188.1 | 219.1 | M85P1 |
| FT-254 | 20 | 20 | 76 | 304.6 | 360.6 | M85P1 |
| FT-270 | 20 | 16 | 73.2 | 313.0 | 352.5 | M85P1 |
| FT-100 SHG | 18 | 13.5 | 64.5 | 94.5 | 127.2 | M85P1 |
| FT-165 SHG | 18 | 22 | 52.6 | 193.5 | 228 | M85P1 |
| FT-100 THG-TL | 13 | 22.5 | 106.1 | 109.86 | 163.9 | M85P1 |
| FT-150 THG | 18 | 16 | 94.3 | 126.6 | 183.9 | M85P1 |
※AおよびBはミラー配置寸法（推奨値）です。
