光学部品、電子部品のはんだ接合の下地層に
メタライズ（接合用）
概要
ガラスやセラミックスなどの非金属を、はんだ付けで接合するためのメタライズ層を形成します。
特長・強み
Point1 目的に応じて最適な膜種・膜構成
標準の膜構成だけでなく、お客さまの目的に応じて膜構成をカスタマイズできます。
Point2 微細パターニング加工で自由にレイアウト
メタライズ層を微細パターニング加工でレイアウト可能。配線・電極とすることができます。
Point3 機能膜との組み合わせが可能
反射防止膜や光学フィルターなど、ジオマテックのさまざまな高機能薄膜との組み合わせが可能です。
活用事例

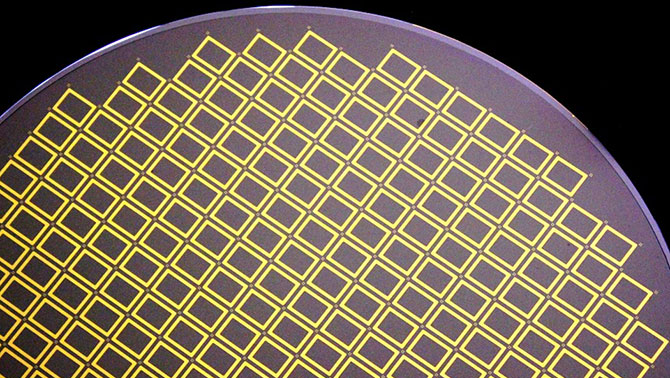

光学素子・MEMSのパッケージ
光センサーやLED、半導体レーザーなど光学素子の気密パッケージを実現する、窓材のはんだ下地メタライズ層。反射防止膜や光学フィルターを追加することも可能です。

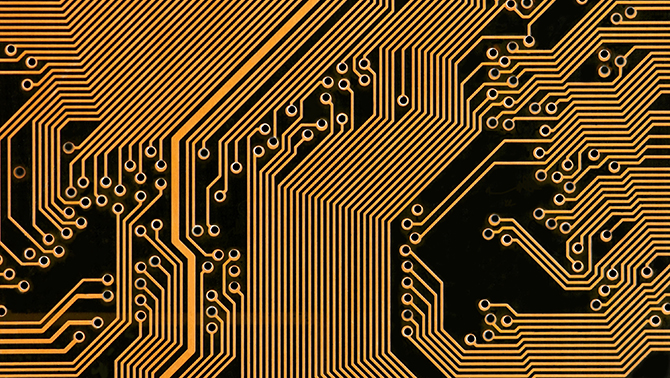

電子デバイスの配線・電極
はんだ付け可能な配線・電極として。
仕様例
| 基板サイズ | φ8インチ |
|---|---|
| 膜構成 | Cr/Ni/Au、Cr/Pt/Au、Ti/Ni/Au、Ti/Pt/Auなど |
| 膜厚 | 0.05µm / 0.2µm / 0.1µm |
| はんだ種類 |
AuSn（金すず） ※はんだの形成は承っていません。必要に応じて協力メーカーをご紹介します。 |
上記以外の仕様にも対応を検討いたしております。まずはお問い合せください。
お取引の主な流れ
お客さまがお持ちの基板材料への薄膜形成をご依頼いたただく場合
お客さまがお持ちの基板材料への薄膜形成（薄膜コーティング）をご依頼いただく場合の流れの例です。
1点ものの試作から大量生産まで、高品質・高性能な薄膜形成は、ジオマテックにお任せください。
-
Step1お問い合わせ
当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。
-
Step2ヒアリング・技術打ち合わせ
お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。
-
Step3お見積もり
ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。 -
Step4試作品・サンプル作製
必要に応じて試作品・サンプルを作製いたします。
なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。 -
Step5薄膜形成（薄膜コーティング）
お客さまからお預かりした大切な製品（基板材料）への薄膜形成を、クラス100～1000（Fed.Std.209D）のクリーンルーム内で、高品質かつ安定的に生産・加工します。
-
Step6品質検査・出荷準備
お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
ジオマテックは、QMS（ISO9001：品質マネジメントシステム）を取得しており、高品質な製品の安定供給の維持に努めております。 -
Step7納品
お客さまのご指定の日、場所及び方法でしっかりお届けします。
※上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。
薄膜形成に加え、基板材料の調達・加工などの前後工程もご依頼いただく場合
基板材料の調達・加工など、薄膜形成の前後工程もご依頼いただく場合の流れの例です。
光学設計や材料調達、製造、貼り合わせまでを、ジオマテックが一括でコントロールいたします。
-
Step1お問い合わせ
当社の製品・ソリューションの詳細に関するお問い合わせはもちろん、お客さまの目的やアイディア、ご希望の注文数や仕様、納期や予算、お届け先など、まずはお気軽にお問い合わせください。
-
Step2ヒアリング・技術打ち合わせ
お客さまのご要望の詳細をお伺いしたうえで、お客さまの目的の達成に向けた最適なプランをご提案。ジオマテックの技術者からの提案はもちろん、必要に応じてさまざまなメーカーと協業し、お客さまにご満足いただける製品づくりをサポートします。
-
Step3お見積もり
ヒアリング・技術打ち合わせで決定した仕様に基づき、お見積もりさせていただきます。
なお、お客さまからお伺いした製品の用途、お客さまの個人情報などの秘密情報につきましては、情報セキュリティに配慮したうえで厳重に管理いたします。 -
Step4試作品・サンプル作製
必要に応じて試作品・サンプルを作製いたします。
なお、将来的に量産を見据えている場合、試作時も量産時の装置を使用して加工できるので、量産移行後もスムーズに試作時と同様の製品特性を得ることができます。 -
Step5基板材料の調達
ガラスやフィルムなどの基板材料を、ジオマテックが長年培った信頼のサプライチェーンより調達します。
-
Step6薄膜形成（薄膜コーティング）
基板材料へ防指紋（AF）加工など、お客さまの製品に必要な機能を実現するための高機能薄膜の形成を行います。
クラス100～1000（Fed.Std.209D）のクリーンルーム内で、高品質かつ安定的な生産が可能です。 -
Step7加工
ガラスの外形切断や薄膜パターニング、額縁印刷などの薄膜形成の後工程の作業も承ります。
-
Step8品質検査・出荷準備
お客さまにご提供する全ての製品に対し品質検査を行い、厳重に梱包のうえ出荷します。
ジオマテックは、QMS（ISO9001：品質マネジメントシステム）を取得しており、高品質な製品の安定供給の維持に努めております。 -
Step9納品
お客さまのご指定の日、場所及び方法でしっかりお届けします。
※上記の流れ以外の対応や、お客さまの拠点内でのインハウス対応などのご相談も柔軟に承ります。
