半導体パッケージの熱設計
概要
最終製品の筐体に組み込んだ状態で温度測定が可能。半導体デバイスの寿命・性能を左右するジャンクション温度（Tj）を、実際に動作させて評価することができます。正確な熱設計（サーマルマネジメント）に貢献します。
特長・強み
Point1 極めて薄い熱電対素子を実現
厚みはわずか10μm。最終製品の筐体に組み込んだ状態で温度測定が可能。
Point2 高い応答性
目標温度の90%に達する時間は20msec以下。温度の変化にすばやく応答します。
Point3 優れた耐圧性
20MPaの耐圧試験をクリア。屈曲性にも優れ、挟み込んだり、隙間を通すことができます。
Point4 熱容量が小さい
熱電対による測定対象の熱環境への影響を抑えられます。
Point5 保護膜で絶縁
耐久性の高いポリイミドで絶縁処理。安全に温度測定ができます。
測定例

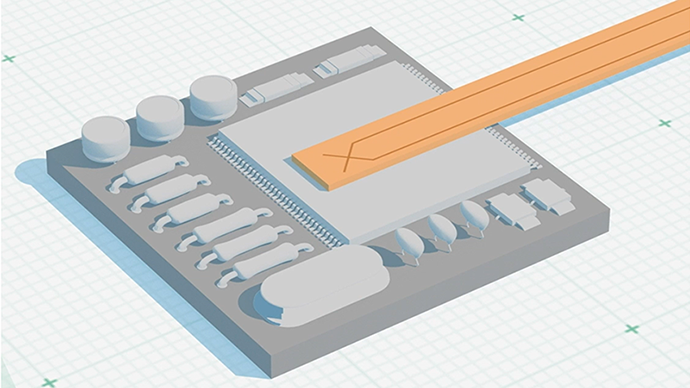

表面温度測定
裏面温度測定
熱電対を埋め込む必要がありません。
半導体プロセスの温度測定
複数の測定点を配置することで温度分布を測定できます。
仕様
フィルムセンサ交換型薄膜熱電対
フィルムセンサだけを交換できるようにした薄膜熱電対です。わずか30秒で交換が可能。ランニングコストを抑えることができます。フィルムセンサの厚さは、当社品で最薄10μm。
-
フィルムセンサ（品番 0161）
※ 品番 0161 単体では温度測定はできません。品番 0171 のコネクタをご使用のうえ、測定ください。 -
プラグ付きコネクタ（品番 0171）
![[PDF]](/common/images/icon_pdf.svg){kind=icon}
薄膜熱電対の購入はこちら
フィルムセンサ交換型薄膜熱電対をご購入する方は、品番 0905 をお求めください。
（品番 0905 は、0161 が3本、0171 が1本のセットです。）
※ オンラインショップのラインナップ以外にも、測定対象の設計・構造にあわせてカスタマイズすることもできます。お気軽にご相談ください。
